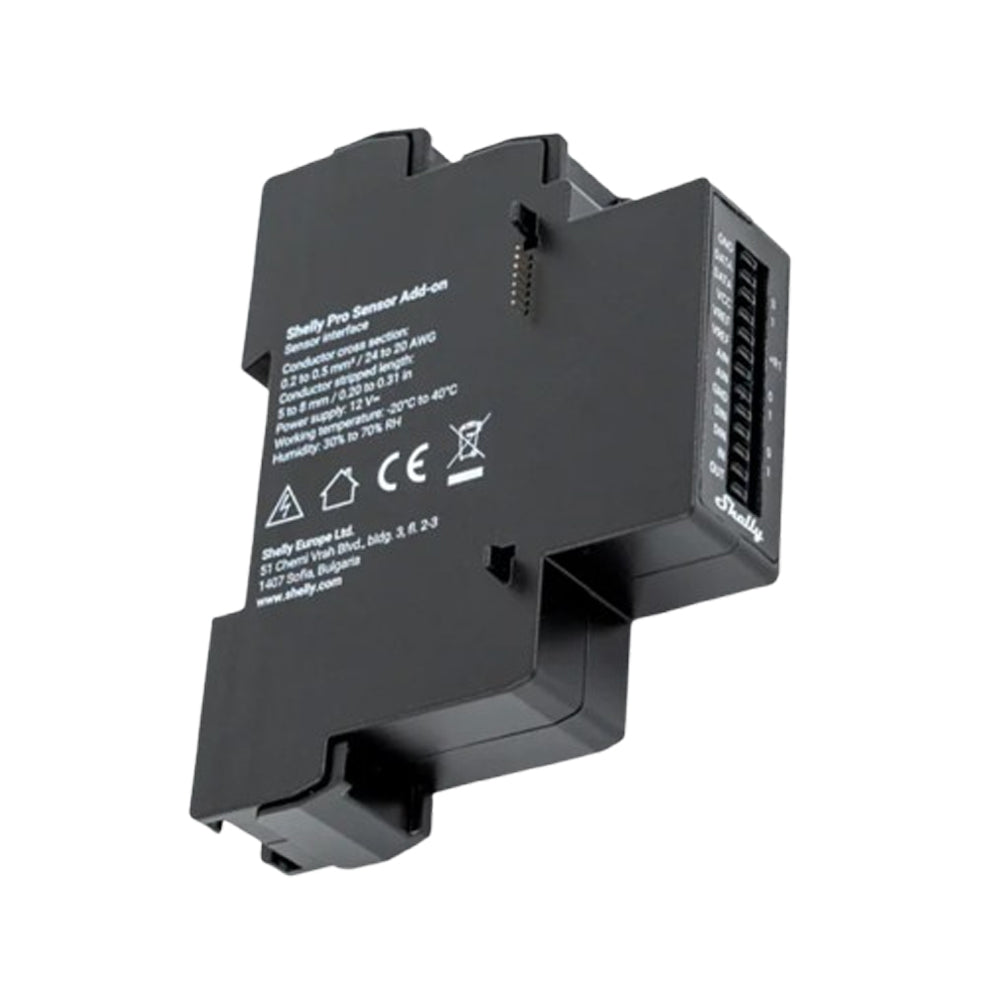

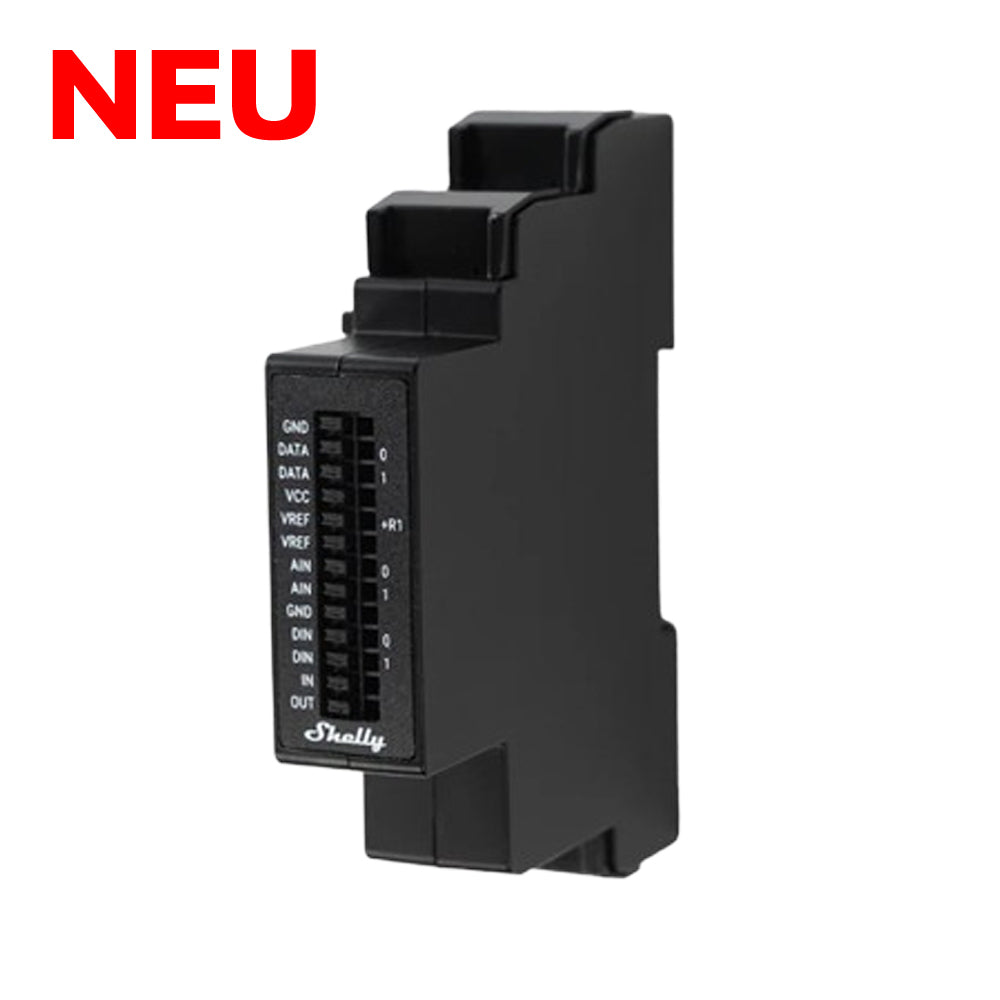

Shelly Pro Sensor Add-On
Zur Anbindung von DS18B20- und DHT22-Sensoren, 0–10-V-Analog-, ±15-V-Digital- sowie potentialfreien Kontakten für Überwachung und Automatisierung in Wohn- und Industrieanwendungen.
Hauptmerkmale
Erweiterung der Sensoranbindung: Fügt Shelly Pro Geräten mehrere Sensorschnittstellen hinzu – für eine vielseitige Überwachung
Galvanische Trennung: Sicherer und zuverlässiger Betrieb durch elektrische Trennung der Eingänge
1-Wire-Schnittstellen: Unterstützen jeweils bis zu fünf DS18B20-Sensoren
Analoge Eingänge: Umfasst zwei 0–10-V-Analogeingänge, geeignet für CO₂-, Licht- oder Drucksensoren
Digitale Eingänge: Verfügt über zwei digitale Eingänge zur Unterstützung von Signalen von Bewegungsmeldern, Lecksensoren oder Schaltern
Ein potentialfreier Halbleiterrelais-Ausgang
Arduino-Sensor-Kompatibilität: Kompatibilität mit den meisten Arduino-Sensoren ermöglicht individuelle Automatisierungsprojekte

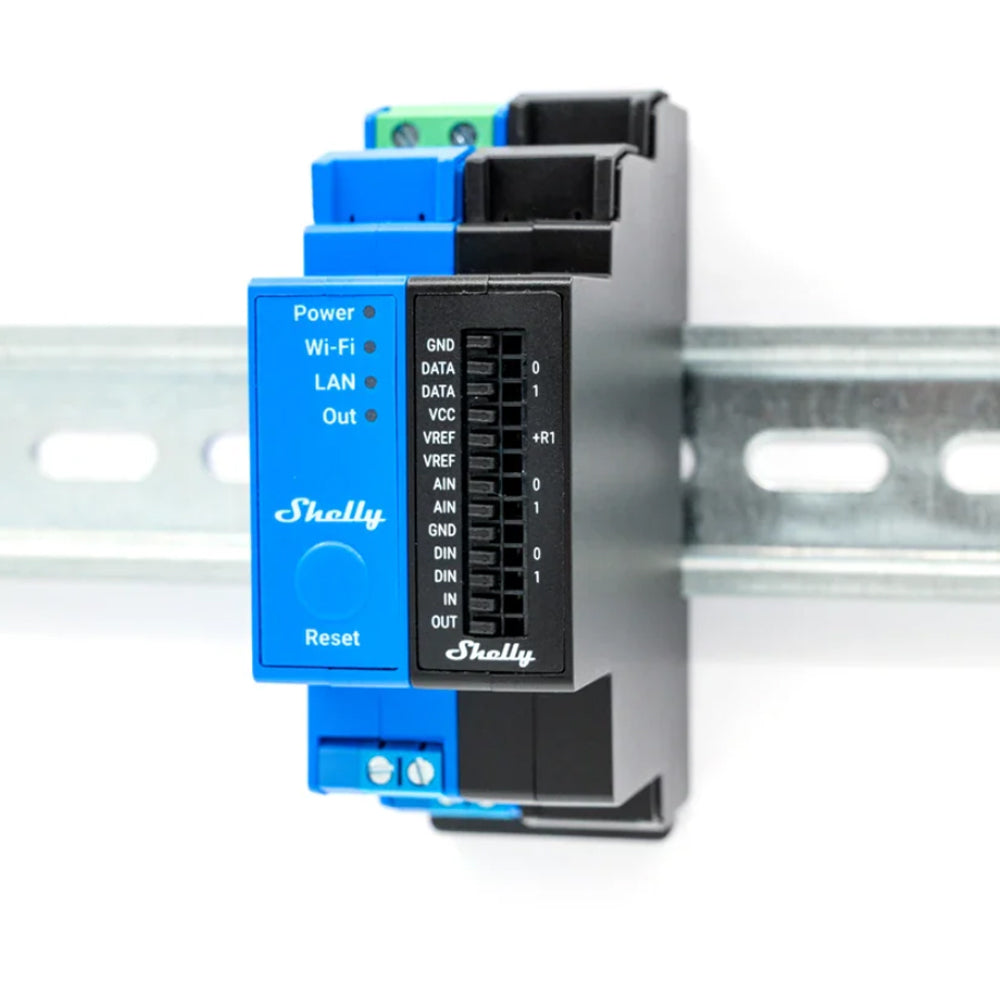

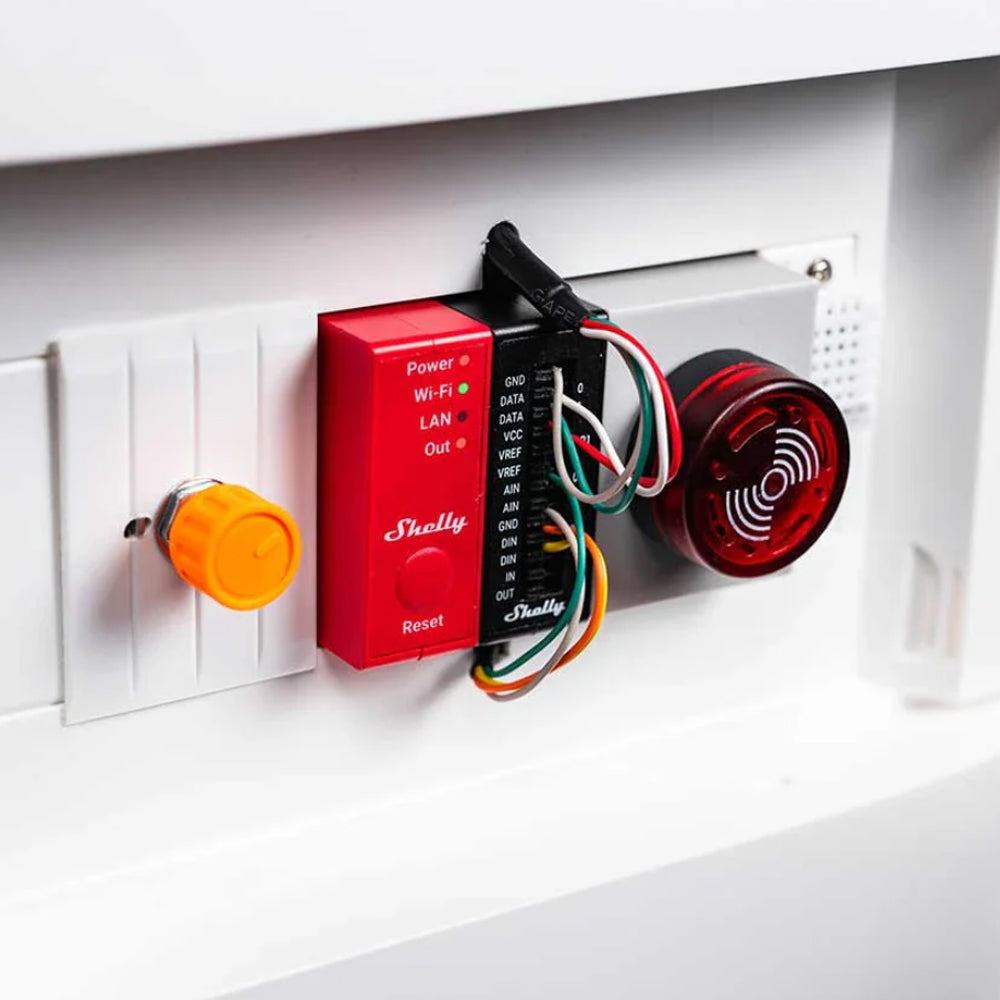

Montage auf der DIN-Schiene: Einfache und sichere Installation auf der DIN-Schiene in privaten, gewerblichen und industriellen Schaltschränken
Geringer Eigenverbrauch: Verbraucht ohne angeschlossene Sensoren weniger als 0,5 W und fördert damit die Energieeffizienz
Konfigurierbare Eingangseinstellungen: Ermöglicht Logikinvertierung und einstellbare Schwellwerte für digitale und analoge Eingänge für einen flexiblen Einsatz

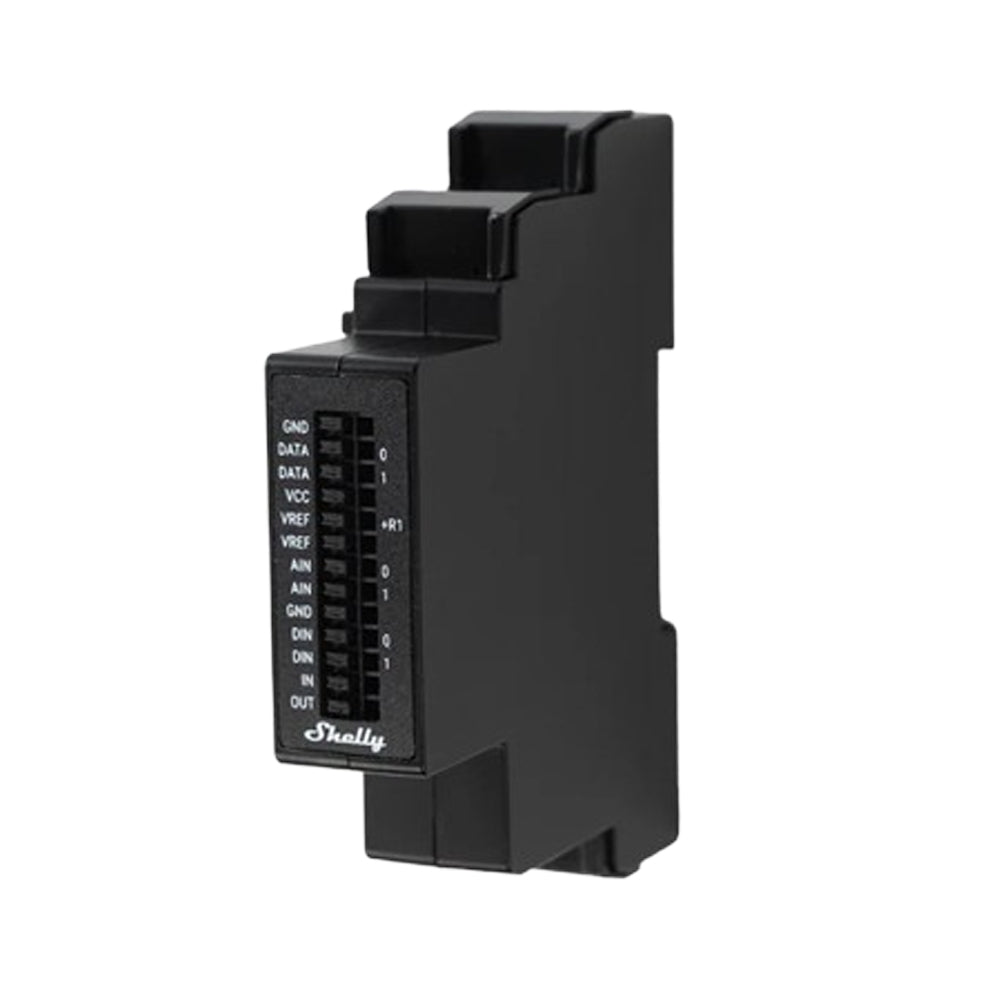

Elektrische Schnittstellen des Geräts:
Eingänge:
2x Analoge Eingänge (0–10 V)
2x Digitale Eingänge (±15 V)
Ausgänge:
1x Potentialfreier Halbleiterrelais-Ausgang
1-Wire-Anschlüsse
2x DATA (unabhängig)
Stromversorgung / Referenz
2x GND
1x VREF
1x VREF + R1
1x VCC
Zusatzschnittstelle
Shelly-eigene serielle Schnittstelle zum Anschluss an ein Shelly Pro-Gerät
Unterstützte Sensoren:
Bis zu 5x DS18B20-Temperatursensoren pro Kanal.
DHT22-Temperatur- und Feuchtigkeitssensoren.
NTC-Widerstände mit einem Nennwiderstand von 10 kΩ und β=4000 K
Fotowiderstände
PIR-Sensoren
Bodenfeuchtesensoren
Ultraschall-Näherungssensoren
Kapazitive Füllstandssensoren
Schalldetektoren
Andere analoge Sensoren mit einer Ausgangsspannung von 0 bis 10 V
